南宁太阳能路灯广西led案例

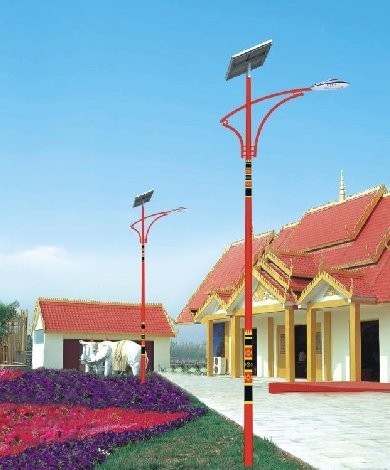

 项目地点：广西南宁市武鸣县灵水风景区

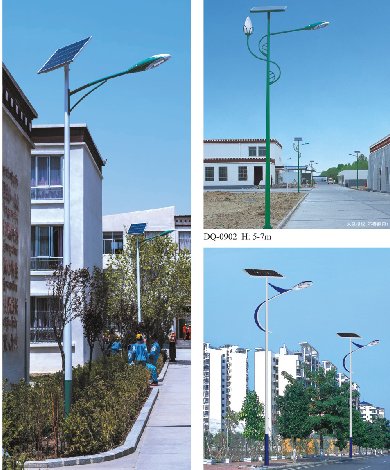

      路灯类形：6M太阳能led路灯


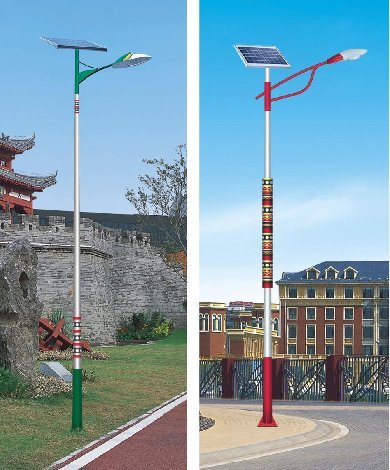

（一）灯杆
1、灯杆材料及规格
(1)主杆采用优质Q235钢板，灯杆壁厚3.5mm，主杆高6米，安装风机和太阳能板，上口径φ75mm，下口径φ147mm，LDE灯头位置距地面5m，灯臂长度1m。距顶部1.0m处安装太阳能支架。
(2)灯杆内外经热浸镀锌防腐处理，镀锌的平均厚度≥85μm。
(3)表面用进口防紫外线全树脂粉喷塑，塑层厚度≥100μm，表面层光滑整，其涂膜附着性能、耐冲击性能、阻燃性能、耐酸/碱/盐水溶液浸泡、耐候性能等各项均符合GB1720、GB1732、GB1763、ASTM F1043-95及GB/T《高速公路交通工程钢构件防腐技术条件》等相关标准。
(4)灯杆的防腐性能为II类，附着力达到国家标准。
(5)焊接采用全自动埋弧焊接，达到探伤检验焊接国家GB-T3323-1989III标准，熔深达80%以上，强度高，焊缝致密美观。
(6)灯杆支撑为优质焊接钢管，壁厚为3.5mm以上。
(7)灯杆保质期2年，寿命30年以上。
2、灯杆技术参数：
(1)锥度：12：1000
(2)直线度偏差：<0.2%
(3)长度偏差：<+3mm
(4)对边距偏差：<+2mm
(5)杆体扭曲度：<5°
(6)杆体直线度：<1mm
(7)弯臂扭曲度：<2°
(8)弯臂部分对边距偏差：<10°
(9)法兰盘与杆体垂直度偏差：<1°
(10)法兰焊接位置偏差：<2mm
(11)锌镀层厚度≥85μm
(12)抗风速可达40m/s
(13)使用寿命≥30年
(14)灯杆尺寸图(详见施工图设计)


（二）太阳能电池组件技术要求
1、要求采用单晶硅材料，通过高科技提炼后分割串并排列而成，无污染，无噪声，绿色能源环保产品。
2、符合GB/T1102-89标准。
3、技术参数：

项目	特征值	备注
标准功率	120W	工作电压*工作电流 串联工作
工作电压	17.4V	开路电压：17.4
工作电流	5.682A	短路电流：6.125A
太阳能电池片转化效率	≥17.7%	组件转化效率≥14.5%
太阳能电池片尺寸(mm)	1200*808*40	72片串
寿命	≥25年	保质期2年 5年功率衰减其总功率的10%

4、主要零部件列表

零部件	材料/成份/类型
硅晶片	多晶硅片
背板材料	寿命25年以上
边框	铝合金边框，表面铝钛氧化
粘合剂	EVA
连接片	镀锡铜带
封装材料	3.2mm厚超白透光钢化玻璃
接线盒	防水接线盒，有反接保护

（三）光源和电器
1.LED光源
（1）光源采用高光量单颗1WLED，光通量每颗为100lm左右，总功率为30w。
（2）额定电压：DC12V
（3）光效功率：106Lm/W
（4）中心照度：9m≥38LX,平均照度为≥51LX
（5）使用寿命：≥50000h，半年光衰≤2.2%
（6）适应温度：-25~65℃
（7）光通量：约13200lm
（8）光色：柔白色
（9）色温：5500-6000K
（10）LED驱动器：分路电子驱动器控制，有减半用电功能.智能控制，达到节能效果。
（11）安装方式：驱动器灯具内
（12）驱动电压：DC12V
2.120W LED基本参数

参数名称	技术数据	备注
总功率	30W
灯具效率	≥92%
中心照度	≥9M/38LX
平均照度	≥15LX
均匀度	0.4
显色指数	＞75
防护等级	IP65
工作温升	＜30度
质保期	2年
每颗LED光效	1001m/W
LED驱动器	智能驱动器
LED线路板设计	高纯度铝基板	单颗故障不影响其他LED发光效果
LED色温	5000~5500K以上	柔色
半年光衰	＜2.2%
适应温度	-25℃~65℃

3.灯头工艺
（1）灯体两端阻头采用102合金铝，高温溶解成液态，经压铸机高压高速充填出模成型。压铸铝具有散热快的功能。中间散热片为优质纯铝合金拉芯成型，表面氧化处理，具有抗腐性强，30年不变质的寿命。
（2）反射器为优质ABS材料，通过阳极镀膜，反光效果好，光强分布均匀；
（3）采用高强度，耐高温平面钢化玻璃，厚度≥5mm；
（4）发光体防护等级IP65；
（5）表面散热效果好，铝片均匀，能不断散发热量，保护LED发光管寿命；
（6）整个灯具迎面上承受45m/s的风速时，不会产生弯曲和结构移动；
（7）灯体两端表面处理选用抗紫外线聚酯塑料喷末涂装，表面喷涂层保持10年不褪色、不剥落；
（8）灯具密封件采用耐高温抗老化硅橡胶材料；
（9）灯具紧固件全部采用不锈钢材质；

（四）太阳能路灯控制器说明
1.控制器的结构与特点：
（1）本控制器采用单片机设计的铝外壳太阳能风光互补路灯控制系统，具有智能控制，多重保护。包括对风力发电、太阳能发电系统的正常发电功能的控制；对蓄电池组的过充电、过放电、过压关闭输出的管理以及对路灯亮灯时间的光控和时控设定等功能，保证系统工作的自动性、连续性和稳定性。
（2）设备具有完善的电气保护功能，使得系统的可靠性更高；采用防水/尘罩设计，可以杜绝野外使用引起的损坏问题；风机MPPT(最大功率跟踪)功能，保证低转速、低电压下也能对电池充电；太阳能MPPT(最大功率跟踪)功能，保证太阳能板工作在最佳状态，最大限度充电；低压、限流充电方式，保证蓄电池始终处于最佳充电状态；光控、时控、不间断输出/互补输出多种输出方式，满足各种使用要求；采用PWM方式进行无线卸载，将多余的电能释放，保护电池，风机安全运行。
（3）系统功能参数：

指标		型号
额定太阳能功率		120W
额定电压		12V±0.3V
卸载开始电压		28.8V±0.3V
完全卸载电压		31V±0.3V
过放	切断	21.6V±0.3V
	恢复	24V±0.3V
过压	切断	31V±0.3V
	恢复	29V±0.3V
电压降落	风机与蓄电池之间	≤0.7V
	蓄电池与负载之间	≤0.1V
光亮控制光伏电压		≤2V
灭灯控制光伏电压		≥3V
使用环境温度		-20℃—+50℃
使用海拔		≤5000米

（五）蓄电池
1.蓄电池规格及参数
采用阀控式密封胶体铅酸蓄电池，保证在饱和状态下连续工作3-5天以上，容量100Ah，每套2只为一组，总功率30W LED供电，具体参数如下：
(1)规格型号 6-CNJ-250（12V/150Ah）
(2)额定电压（V） 12V
(3额定容量（Ah）：2*8小时率85Ah
(4)外型尺寸：49×26.5×22cm×2
(5)保质期：2年，浮充寿命可达10年。
(6)使用该蓄电池在放电20%以下属正常放电，浮充寿命可达10年，充放电循环次数大于2000次。
(7)板栅结构及特殊的稀土合金，活性物质利用率高，充电接受能力好，正极板耐腐蚀性好，负极板析氢电位高。
(8)采用镀锡铜芯结构，有利于大电流放电及导线连接的可靠性。
(9)采用独特的胶体电解质铅膏配方，呈凝胶状，无酸液分层现象，自放电率低，保证电池深放电后充电的强恢复能力，耐深放电和耐高低温性能好，可在较为恶劣的坏境下工作。
(10)在灯杆基础一边旁设计一个窨井，专门为放置蓄电池设计的，蓄电池放在专用配套的蓄电池箱内埋入窨井，要求保证蓄电池顶面覆盖厚度不小于30厘米的表土，是防高温和防盗作用的，窨井底部下50厘米填上碳渣，是起防汛台作用的，蓄电池设计是全封闭免维护，短时间内（24小时）进不了水，能保护3年以上的寿命。
